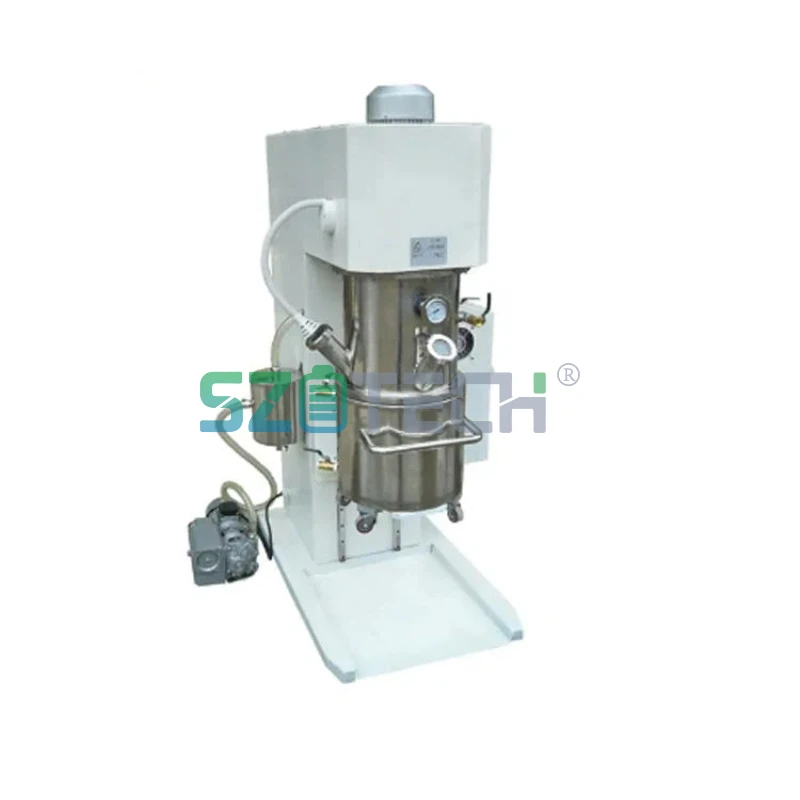

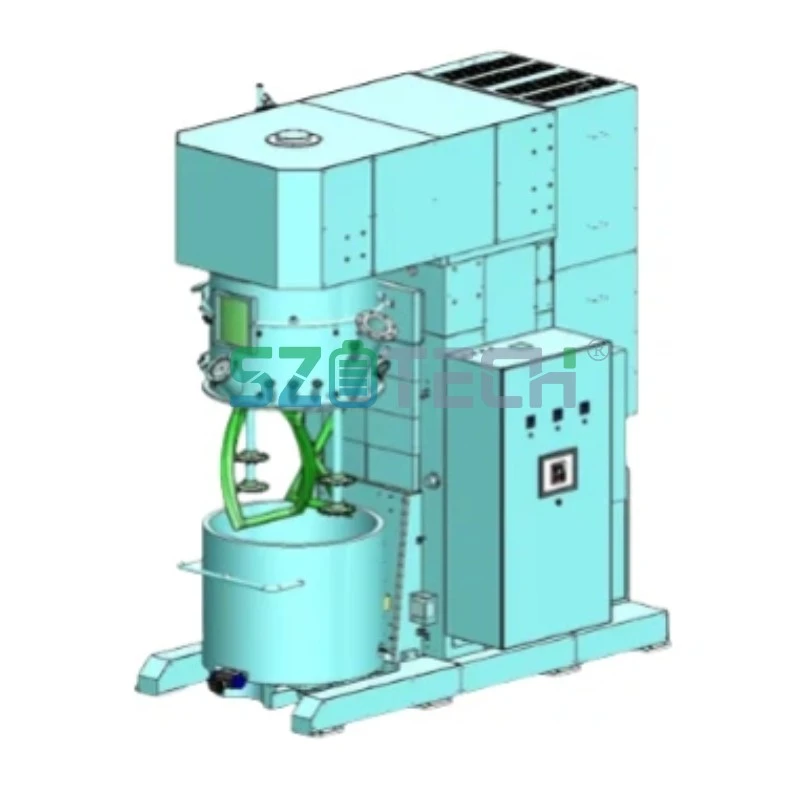

ເຄື່ອງປັ່ນປ່ວນສູນຍາກາດ

1-1 ຊື່ເຄື່ອງ, ສະເພາະ ແລະຮູບແບບ

ເຄື່ອງປະສົມສູນຍາກາດ Planetary;

ຂໍ້ມູນຈໍາເພາະ: YC-10L ;

1-2 ໂຄງສ້າງພື້ນຖານ

1. Cantilever beam cross arm type;

2. ຮູບແບບການວັດແທກອຸນຫະພູມໂດຍກົງໃສ່ຝາຖັງ;

3. ສອງສາມມິຕິ-ໃບກະຕຸ້ນກ້ຽວວຽນ,

4. ແກນກະຈາຍຄວາມໄວສູງອັນໜຶ່ງ- ແລະແຜ່ນກະຈາຍສອງແຜ່ນ

5. ສະຫນັບສະຫນູນເຄື່ອງຈັກແມ່ນເຮັດດ້ວຍເຫຼັກກາກບອນ Q235A;

1-3 ຖັງຕ່ໍາ (ຖັງປະສົມ)

1. ຂໍ້ກໍາຫນົດ Barrel: Ф300mmX200mm ; ປະລິມານການອອກແບບ: 14L ; ປະລິມານການເຮັດວຽກທີ່ມີປະສິດທິພາບ: 10L;

2. ວັດສະດຸຜະຫນັງພາຍໃນ: SUS304L ;

3. ຝາພາຍໃນແມ່ນກະຈົກຂັດຫຼັງຈາກເຄື່ອງກຶງຄວາມແມ່ນຍໍາ, ລະດັບການຂັດ: 80girt;

4. ຍົນ flange ໃນຖັງຜະສົມຜະສານແລະຮ່າງກາຍຂອງຖັງເທິງແມ່ນປະທັບຕາໂດຍວົງການຜະນຶກເພື່ອຮັບປະກັນລະດັບສູນຍາກາດຂອງເຄື່ອງຈັກ;

5. ແຕ່ລະເຄື່ອງຈັກແມ່ນຕິດຕັ້ງຖັງວັດສະດຸ, ເຊິ່ງຖືກອອກແບບມາເປັນຖັງສອງຊັ້ນ-ແລະສາມາດເຊື່ອມຕໍ່ກັບນ້ໍາໄຫຼວຽນເພື່ອເຮັດຄວາມຮ້ອນແລະຄວາມເຢັນ; ຖັງສາມາດວ່າງແລະສາມາດທົດແທນໄດ້ສໍາລັບການດໍາເນີນງານຫຼາຍ;

6. ຖັງຖືກຕິດຕັ້ງດ້ວຍມືຈັບສະແຕນເລດສອງອັນ;

7. ສອງ G3/8 ໄວ-ປອດເຂົ້າ ແລະປ່ຽງເປີດ, ຮູສຽບ G1/2 ອັນໜຶ່ງ.

1-4 ຖັງເທິງ

1. ຖັງແມ່ນເຮັດດ້ວຍສະແຕນເລດ SUS304L;

2. ຖັງເທິງມີສອງພອດກະຈົກΦ80mm ແລະແກ້ວ tempered ຫນາ 10mm; ວັດສະດຸ: SUS304L;

ໃຊ້ແກ້ວສາຍຕາເພື່ອສັງເກດສະພາບທີ່ປັ່ນປ່ວນ;

3. ຫນຶ່ງ DN80 ໄວ-ເປີດຜອດໃຫ້ອາຫານຜົງ, ວັດສະດຸ: SUS304L;

4. A DN8 ສາມ-ປ່ຽງບານວາວທໍ່ສູນຍາກາດ;

5. ດ້ານຫນ້າຂອງຖັງດ້ານເທິງແມ່ນຕິດຕັ້ງເຄື່ອງວັດສູນຍາກາດເພື່ອສະແດງສູນຍາກາດພາຍໃນຖັງ;

1-5 ລະບົບການປະສົມ

1. ສອງ -ດາວເຄາະໝູນວຽນສາມມິຕິ ໝຸນວຽນ ແລະ ກ່ອງດາວເຄາະໝູນ, ຂັບໄລ່ລູກປັດໃຫ້ໝູນວຽນໄປພ້ອມໆກັນ, ປະກອບເປັນເສັ້ນທາງເຄື່ອນທີ່ຂອງດາວເຄາະຄູ່;

2. ຊ່ອງ​ຫວ່າງ​ລະ​ຫວ່າງ paddles stirring ແມ່ນ​ລະ​ຫວ່າງ 3mm-6mm​, ແລະ​ຊ່ອງ​ຫວ່າງ​ລະ​ຫວ່າງ paddle stirring ແລະ​ຝາ​ຖັງ​ແມ່ນ 2mm-4mm​. ຊ່ອງຫວ່າງຂະຫນາດນ້ອຍທີ່ສຸດອະນຸຍາດໃຫ້ທັງສອງ stirring paddles ໄດ້ຮັບການ kneaded ຢ່າງຕໍ່ເນື່ອງ, ແລະດ້ວຍການເຄື່ອນໄຫວຂອງດາວເຄາະ, ບໍ່ມີມຸມຕາຍໃນຂະບວນການ stirring, ແລະອຸປະກອນການແມ່ນປະສົມຢ່າງເຕັມສ່ວນ;

3. ຄວາມໄວການປະຕິວັດດາວເຄາະ: 0 ~ 50 rpm, ການປ່ຽນແປງຄວາມໄວ stepless;

4. ຄວາມໄວ paddle stirring: 0 ~ 100rpm, ການປ່ຽນແປງຄວາມໄວ stepless;

1-6 Motor, reducer

1. ພະລັງງານມໍເຕີ: 2.2 Kw/4 poles ; ມໍເຕີຄວາມຖີ່ປ່ຽນແປງໄດ້, ຊັ້ນປ້ອງກັນ IP54

2. ພ້ອມກັບຕົວຫຼຸດເຂັມຂັດ cycloid, ອັດຕາສ່ວນການຫຼຸດຜ່ອນແມ່ນປະມານ I= 24, ໃຊ້ປັດໄຈ fa= 2.1

1-7 ເຄື່ອງປັ່ນປ່ວນ

1.ວັດສະດຸ: SUS304L ;

2. ໃບພັດແມ່ນເຮັດດ້ວຍສະແຕນເລດ SUS304L ແລະຖືກໂຍນໂດຍແມ່ພິມທີ່ມີຄວາມແມ່ນຍໍາ;

3. ດ້ານ propeller ແມ່ນບ່ອນແລກປ່ຽນຄວາມຂັດ, ລະດັບການຂັດ: 80 grit;

4. Bearings: FAG, ເຢຍລະມັນ;

1-8 ລະບົບກະແຈກກະຈາຍ

ເພົາກະແຈກກະຈາຍຄວາມໄວສູງອັນໜຶ່ງ{{0}, ວັດສະດຸກະແຈກກະຈາຍຂອງເພົາແມ່ນ SUS 321

Dispersion disc ເສັ້ນຜ່າສູນກາງ 60mm ວັດສະດຸ SUS 304

Dispersing ຄວາມໄວແຜ່ນ 0-6200 rpm ລະບຽບການຄວາມໄວຄວາມຖີ່ຂອງຕົວປ່ຽນແປງ.

ພະລັງງານມໍເຕີແຈກຢາຍ 2.2Kw -2 ຄວາມຖີ່ຂອງຄວາມໄວຕົວປ່ຽນແປງມໍເຕີຄວບຄຸມ.

ລະບົບຍົກ 1-9

1. Screw ຍົກ,

2. ຕົວຫຼຸດເກຍແມ່ທ້ອງ, ພະລັງງານ: 0.37

3. ເສັ້ນເລືອດຕັນໃນຍົກ: 380mm;

1-10 ລະບົບສູນຍາກາດ

1. ປະກອບກັບຖັງຂີ້ເຫຍື້ອຂອງແຫຼວສູນຍາກາດແລະສະຫຼັບວາວບານ; ດ້ານລຸ່ມຂອງຖັງເກັບມ້ຽນແມ່ນສະຫນອງໃຫ້ກັບພອດລະບາຍນ້ໍາ, ແລະຖັງເກັບມ້ຽນແລະປັ໊ມສູນຍາກາດແມ່ນເຊື່ອມຕໍ່ກັບທໍ່ໂລຫະ;

2. ປະທັບຕາແບບເຄື່ອນໄຫວ: ປະທັບຕາກົນຈັກ (ປະເພດ GB-103) ຖືກຮັບຮອງເອົາ; ປະທັບຕາສະຖິດ: ອຸປະກອນ FPM "O" ແຫວນຖືກຮັບຮອງເອົາໃນສ່ວນທີ່ມີອຸນຫະພູມສູງ, ແລະອຸປະກອນ NBR "O" ໄດ້ຖືກຮັບຮອງເອົາໃນພາກສ່ວນອຸນຫະພູມຕ່ໍາ;

3. ອຸປະກອນສາມາດດໍາເນີນການພາຍໃຕ້ສູນຍາກາດໃນລະຫວ່າງການ stirring ແລະປະສົມ, ແລະລະດັບສູນຍາກາດແມ່ນຫນ້ອຍກ່ວາຫຼືເທົ່າກັບ -0.098Mpa ;

4. ຖັງເທິງແມ່ນຕິດຕັ້ງເຄື່ອງວັດແທກຄວາມກົດດັນສູນຍາກາດ. ການໂຕ້ຕອບທໍ່ສູນຍາກາດແມ່ນ G3/8 ball valve, ແລະອຸປະກອນ buffer ສູນຍາກາດໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນຖັນ.

1-11 ລະບົບການຄວບຄຸມໄຟຟ້າ

ກົດປຸ່ມ-ການດໍາເນີນງານການຄວບຄຸມ

ອົງປະກອບໄຟຟ້າແຮງດັນຕ່ໍາ: Chint;

Inverter: ການຄວບຄຸມທີ່ທັນສະໄຫມ;

4. ສະຫຼັບ induction: ເຢຍລະມັນ Schneider ຫຼືຍີ່ປຸ່ນ Omron;

1-12 ວິທີການວັດແທກອຸນຫະພູມ

1. ເຄື່ອງເຮັດຄວາມຮ້ອນໂລຫະ

2. ລະດັບອຸນຫະພູມຂອງວັດສະດຸແມ່ນ 0-200 ອົງສາ;

3. ເຊັນເຊີອຸນຫະພູມແມ່ນຕັ້ງຢູ່ດ້ານລຸ່ມຂອງຖັງ, ຕິດຕໍ່ໂດຍກົງກັບວັດສະດຸ, ອຸນຫະພູມແມ່ນຖືກຕ້ອງຫຼາຍ, ແລະຄວາມຜິດພາດການວັດແທກອຸນຫະພູມແມ່ນ ± 1 ອົງສາ;

1-13 ຄວາມຕ້ອງການລັກສະນະ

1. ປະຕິບັດຕາມມາດຕະຖານການຜະສົມພາດສະຕິກ JBIT7669-2004.

2. ສີຄວນຈະເປັນ, ກ້ຽງ, ສອດຄ່ອງໃນສີແລະເຫຼື້ອມເປັນເງົາ; ພື້ນຜິວສີຄວນມີຄວາມໂປ່ງໃສ, ບໍ່{1}}ຫນຽວ, ແຂງແຮງໃນການຍຶດຕິດ, ແລະຢືດຢຸ່ນ, ບໍ່ມີຮອຍຂີດຂ່ວນ, ການປອກເປືອກ, ການຮົ່ວໄຫຼຂອງສີ, ຮອຍໄຫຼ, ຟອງ, ແລະອື່ນໆ. ມັນຄວນຈະປະຕິບັດຕາມເງື່ອນໄຂດ້ານວິຊາການຂອງ HG/T3228-2001.

1-14 ລະບົບຄວາມປອດໄພ

1. ອີງໃສ່ຕົວປ່ຽນຄວາມຖີ່ແລະຈໍາກັດການເດີນທາງ, ໂດຍຜ່ານເສັ້ນທາງການຄວບຄຸມທີ່ຖືກອອກແບບມາເປັນພິເສດ, ຖັງຖືກຮັບປະກັນທີ່ຈະຢຸດອັດຕະໂນມັດຫຼັງຈາກທີ່ມັນມາຮອດຕໍາແຫນ່ງທີ່ກໍານົດໄວ້;

2. ໃນ​ລະ​ຫວ່າງ​ຂະ​ບວນ​ການ​ເພີ່ມ​ຂຶ້ນ​ຂອງ​ຖັງ​, ສ່ວນ​ປະ​ສົມ / ກະ​ຈາຍ​ຂອງ​ອຸ​ປະ​ກອນ​ບໍ່​ສາ​ມາດ​ເລີ່ມ​ຕົ້ນ​ໄດ້​; ເຊັ່ນດຽວກັນ, ໃນເວລາທີ່ເຄື່ອງຈັກກໍາລັງແລ່ນເຄື່ອງປະສົມ, ຖັງບໍ່ສາມາດຫຼຸດລົງແລະຖັງປະສົມບໍ່ສາມາດເປີດໄດ້;

1-15 ພະລັງງານທັງຫມົດ: 4.75 KW ;

1-16 ຂະຫນາດອຸປະກອນ: 1150x780x1500 (ມມ);

1-17 ແຮງດັນ/ຄວາມຖີ່: 380V/50Hz;

1-18 ນ້ໍາຫນັກອຸປະກອນ: ປະມານ 580KG;
